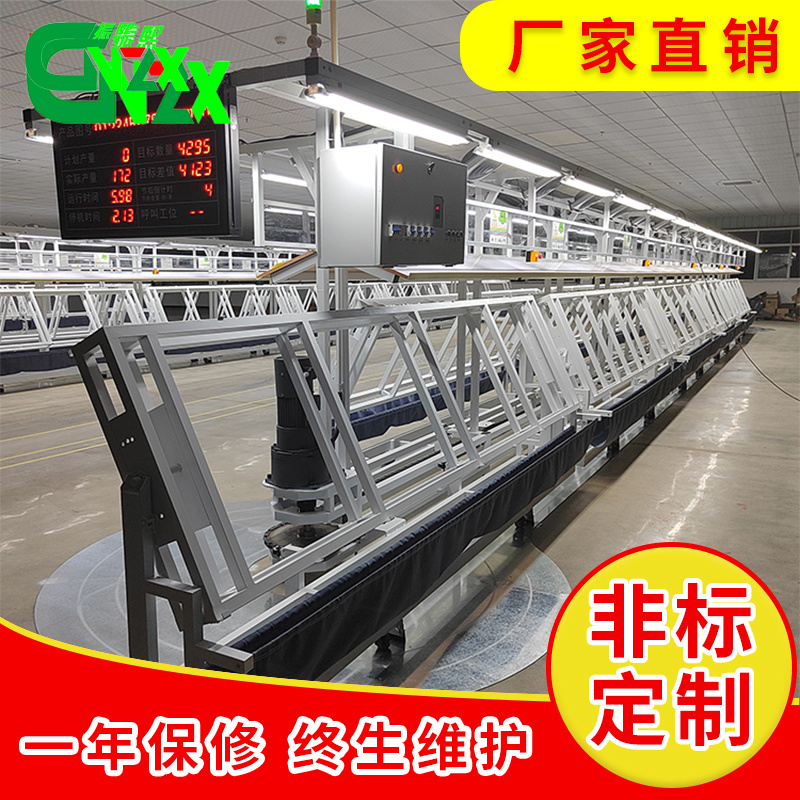

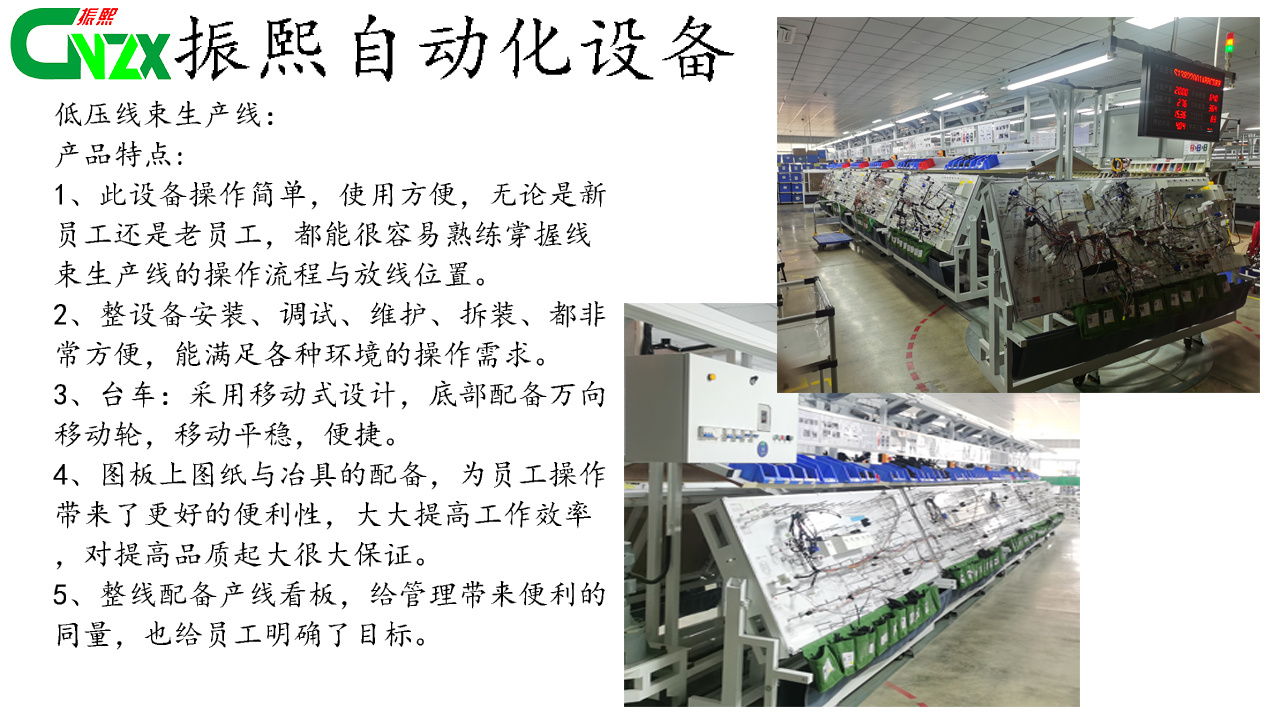

汽车线束装配生产线
动力部分:
机头尾机架采用50*50*1.5方通焊接制作,表面电脑白烤漆喷涂而成。
配电机,采用台产1.5HP连体减速电机,速度0.5-15M/MIN。配松下1.5HP变频器。
线体部分:
线体拉脚采用50*50*1.5方通焊接制作,表面电脑白烤漆喷涂而成。
配照明,采用T8LED单支带罩灯管,1.5米一支,双边配置。
配工艺卡,采用双H型专用铝型做滑轨,每米安装一张A4看板,双边配置。
配仪表台,采用18MM木板贴白色防火板制作,下方采用20*40扁通支撑。
配风扇,每2米配一把,双边配置。
配电控箱1只,尺寸:480*250*300mm,配2个三色报警灯。
配紧急停止开关及预警开关,每工位配一个。
配产能看板,装于灯架一侧。
支架下方配M12可调脚杯。

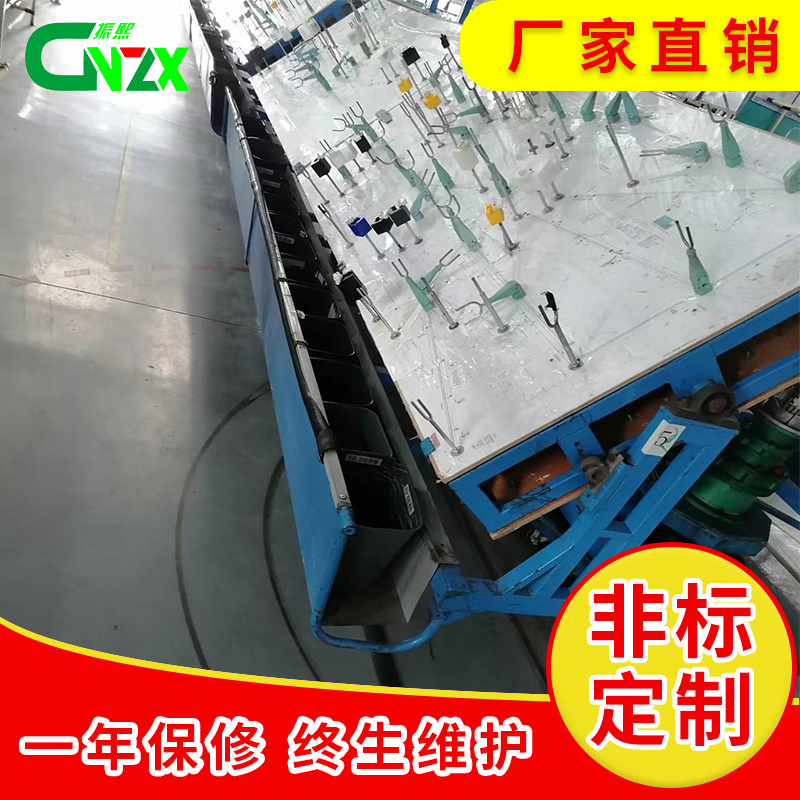

线束图板台车:
规格:L2.4M*W0.9M*H0.75M
车架扁通采用40*80*1.5方通焊接制作,表面电脑白烤漆喷涂而成。
翻转夹具骨架采用40*40*1.2方通焊接制作,表面电脑白烤漆喷涂而成。
台车图板倾斜角度在55-65-75三个角度可调,整个台车图可360度旋转。
配毛刷,安装在轮子前方。
配帆布,防止东西掉出。
配脚轮,采用4个4寸万向脚轮,2个2寸定向辅助行走脚轮
